کموتاتور الکتریکی قلاب 12P برای موتور DC

کموتاتور الکتریکی قلاب 12P برای موتور DC

کموتاتور موتور الکتریکی به طور گسترده در انواع ابزارهای الکتریکی، اتومبیل ها، موتور سیکلت ها، لوازم خانگی و سایر موتورهای الکتریکی استفاده می شود.

1. پارامترهای کموتاتور:

2. انتخاب کموتاتور

هنگامی که موتور نیاز به تعویض کل کموتاتور دارد، لازم است قطر دایره بیرونی کموتاتور، قطر سوراخ داخلی، طول قطعه مسی و تعداد شیارها و سایر پارامترها را شناسایی کرده و سپس کموتاتور را انتخاب کنید. با پارامترهای مشابه کاملاً برابر باشد و سعی کنید کموتاتور نوع گیره را برای جایگزینی انتخاب کنید.

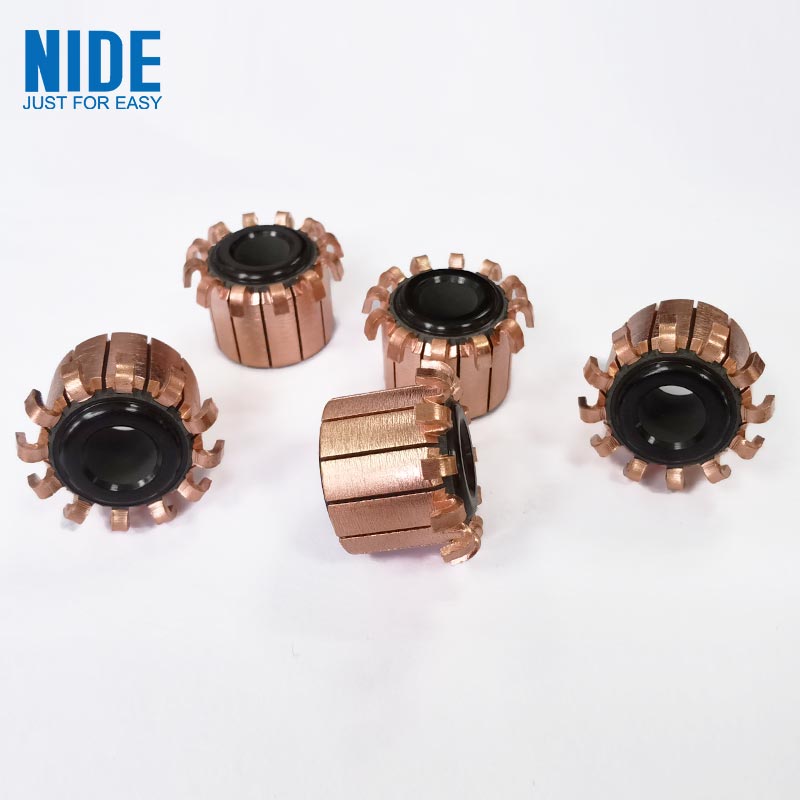

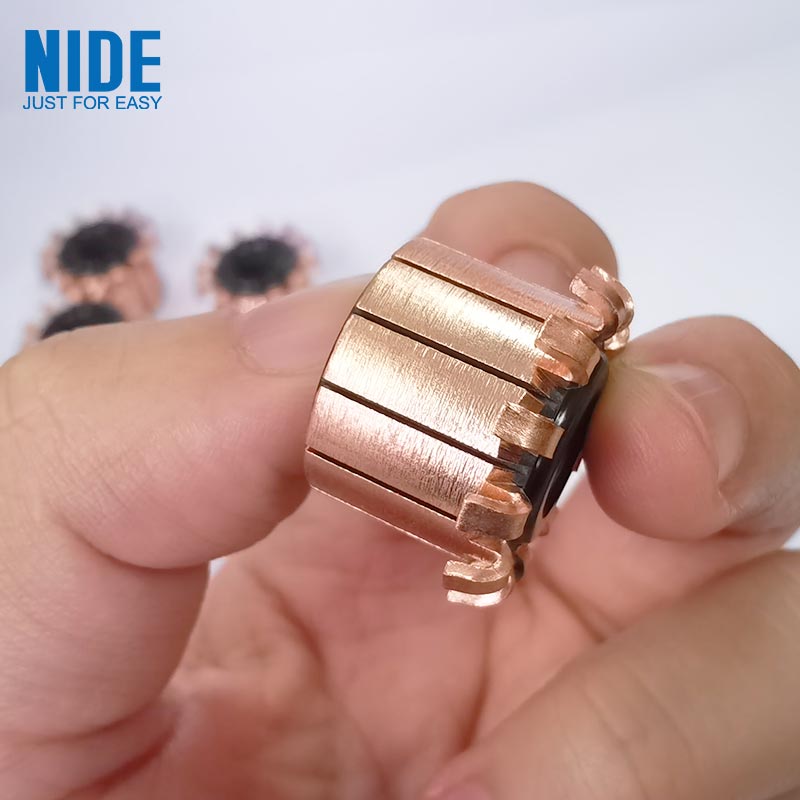

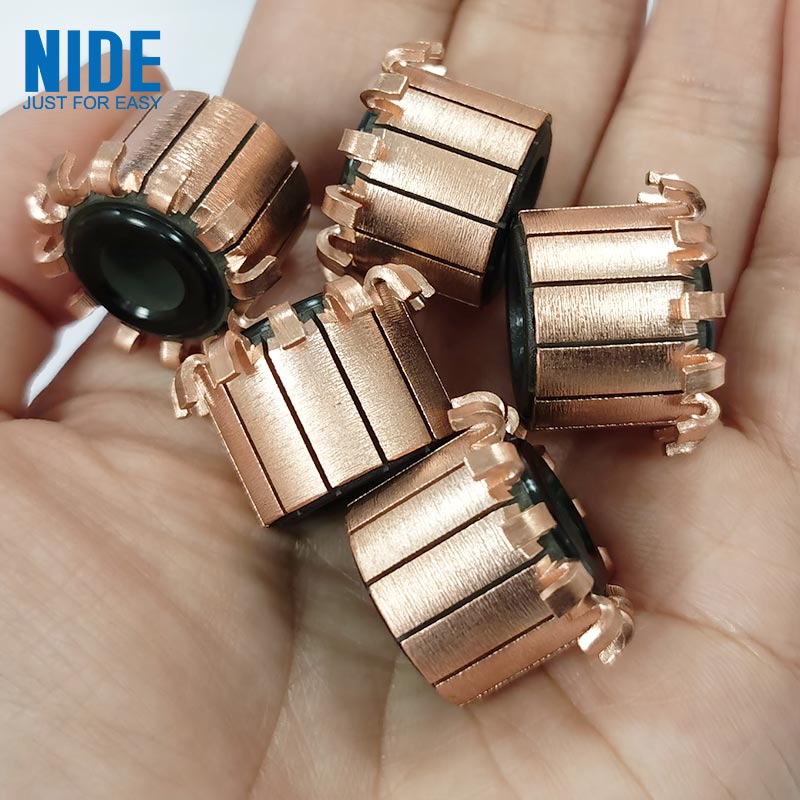

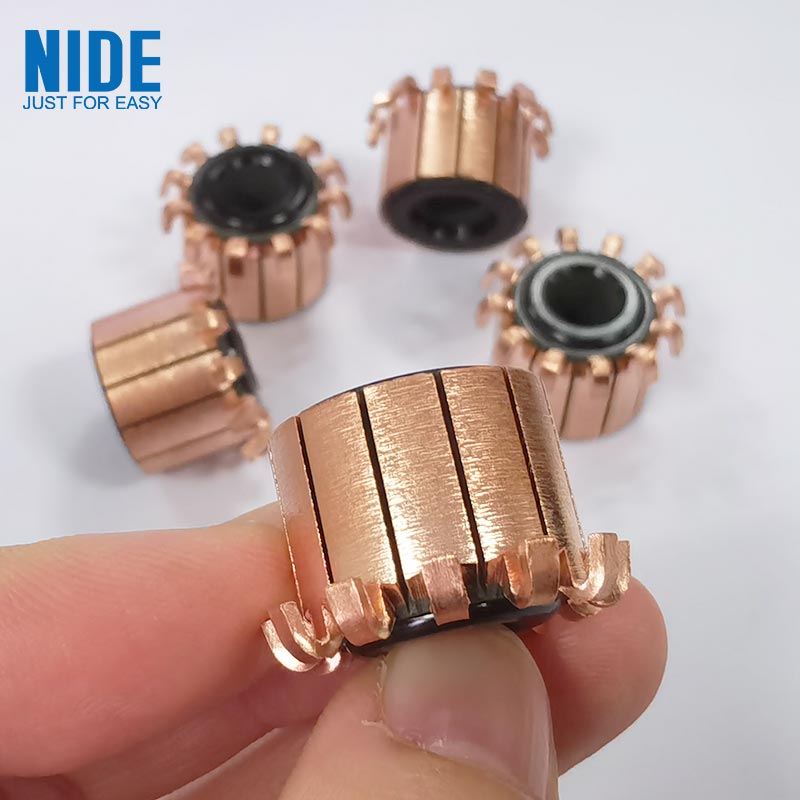

3. تصویر کموتاتور

4. تعویض کموتاتور

آ. تست کنید که آیا سیم پیچ آرمیچر دارای اتصال کوتاه و پدیده آهن است یا خیر تا به موقع از بین برود تا مشکلی را پشت سر نگذارید.

ب هنگامی که قطر سوراخ داخلی کموتاتور کوچک است، می توان آن را بر روی ماشین تراش چرخانده و بزرگ کرد تا به قطر سوراخ داخلی مورد نیاز محور الکتریکی برسد. هنگامی که قطر سوراخ داخلی بزرگ است، یک بوش را می توان ماشینکاری کرد و در منهول فشار داد.

ج گیره کموتاتور نوع کلیپسی عموماً کمی بلندتر است و قسمت اضافی را می توان بنا به نیاز قطع کرد و دهانه آن برای جوشکاری قلع تمیز می شود.

د شیارهای باز کموتاتور را با سیم های اتصال سیم پیچ آرمیچر یکی یکی تراز کنید و سپس کموتاتور را به آرامی روی پیوت فشار دهید تا موقعیت کموتاتور مطابق با الزامات باشد.

ه. کموتاتور آسیب دیده را از محور محوری زیر پله سر سیم کشی خاموش کنید یا پس از اره کردن دایره دور دایره با اره برقی زیر پله سر سیم کشی، کموتاتور را اسکنه کنید، سپس سر سیم اتصال را یکی یکی بکشید و خراش دهید. با انبردست برای جوشکاری قلع، و سپس قسمت کموتاتور باقیمانده را بردارید.
