کموتاتور برای ابزارهای برقی: جزء کوچک پشت عملکرد موتور قابل اعتماد

وقتی مردم از ابزارهای برقی مانند مته های برقی، آسیاب های زاویه ای، اره ها و ماشین های پولیش استفاده می کنند، معمولاً روی قدرت موتور، سرعت و دوام تمرکز می کنند. با این حال، در بسیاری از موتورهای الکتریکی برس خورده، یک جزء کوچک نقش مهمی در تبدیل انرژی الکتریکی به حرکت مکانیکی ایفا می کند.کموتاتور برای ابزارهای برق. اگرچه یک کموتاتور تنها بخش کوچکی از مجموعه موتور است، طراحی آن به طور مستقیم بر راندمان موتور، پایداری عملکرد، سطح نویز و عمر مفید تأثیر می‌گذارد. در صنایعی که به تجهیزات دوار با سرعت بالا نیاز دارند، ساخت کموتاتور شامل مهندسی دقیق، انتخاب مواد و کنترل کیفیت دقیق است.

کموتاتور برای ابزارهای برقی چیست؟

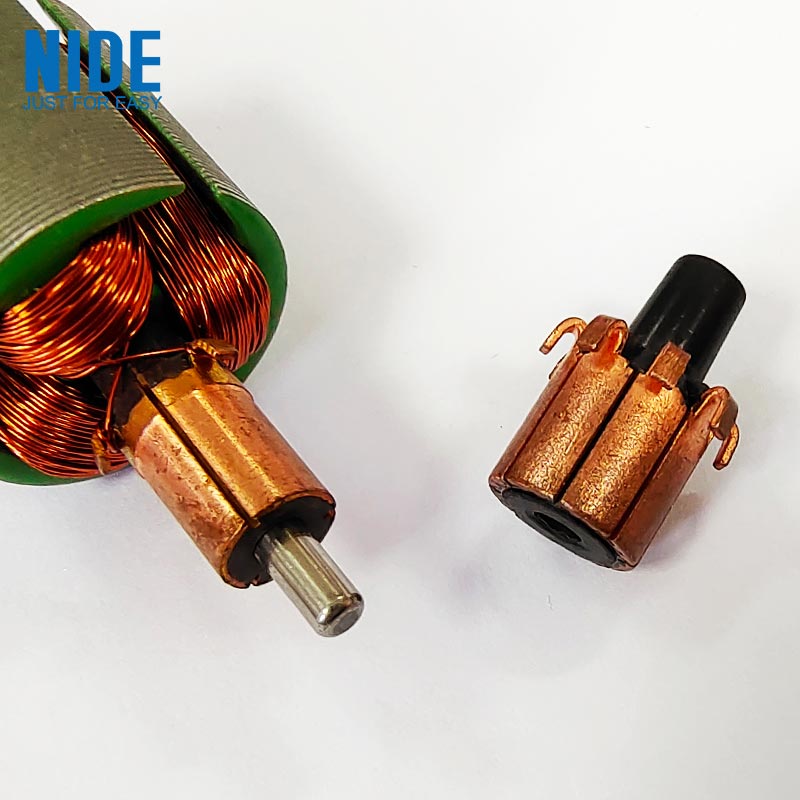

A کموتاتور برای ابزارهای برقیک جزء کلیدزنی الکتریکی دوار است که در موتورهای DC برس خورده و موتورهای جهانی استفاده می شود. عملکرد اصلی آن کنترل جهت جریان عبوری از سیم پیچ های موتور است که به روتور موتور اجازه می دهد به چرخش خود ادامه دهد. یک کموتاتور معمولی شامل موارد زیر است:

جزء	تابع
بخش های مسی	جریان الکتریکی را بین برس ها و سیم پیچ های روتور انجام دهید
مواد عایق	قطعات مسی جداگانه را به صورت الکتریکی جدا می کند
ساختار هسته	پشتیبانی مکانیکی برای عملیات چرخشی فراهم می کند
پایانه های اتصال	کموتاتور را با سیم پیچ موتور وصل می کند

در حین کار، برس های کربنی با سطح کموتاتور دوار تماس می گیرند تا انرژی الکتریکی را به موتور منتقل کنند.

چرا کموتاتور در موتورهای ابزار برقی مهم است؟

موتور ابزار برقی تحت شرایط سخت کار می کند: سرعت چرخش بالا شروع و توقف مکرر بارهای مکانیکی سنگین لرزش مداوم کموتاتور باید تماس الکتریکی پایدار را در این شرایط حفظ کند. یک کموتاتور خوب طراحی شده به بهبود کمک می کند: راندمان موتور پایداری چرخش هدایت الکتریکی عمر کار ابزار اگر سطح کموتاتور به طور ناهموار فرسوده شود، ممکن است منجر به مشکلاتی مانند: افزایش جرقه کاهش قدرت موتور تولید گرمای بیش از حد عمر برس کوتاه شده است

راز صنعت: کیفیت سطح کموتاتور بیشتر از ظاهر آن مهم است

یک کموتاتور ممکن است مانند یک جزء مسی ساده به نظر برسد، اما وضعیت سطح آن بسیار مهم است. سازندگان موتور توجه زیادی به موارد زیر دارند: دقت قطعه زبری سطح دقت گرد بودن فاصله عایق حتی تفاوت‌های کوچک در تولید می‌تواند بر: پایداری تماس با برس های کربنی مقاومت الکتریکی تولید گرما برای ابزارهای برقی با سرعت بالا، عدم تعادل کوچک در قطعه چرخان می تواند باعث ایجاد لرزش و کاهش عملکرد موتور شود.

مواد مورد استفاده در کموتاتورهای ابزار قدرت

ترکیب مواد یک کموتاتور عملکرد الکتریکی و مکانیکی آن را تعیین می کند.

بخش های مسی

مس معمولاً به دلیل موارد زیر استفاده می شود: هدایت الکتریکی بالا عملکرد حرارتی خوب خواص مکانیکی مناسب

مواد عایق

عایق بین قطعات مسی از اتصال کوتاه الکتریکی جلوگیری می کند. مواد متداول عبارتند از: میکا ترکیبات عایق در دمای بالا

مواد آلیاژی ویژه

برخی از برنامه ها از آلیاژهای مس برای بهبود استفاده می کنند: مقاومت در برابر سایش استحکام مکانیکی عملکرد با سرعت بالا

فرآیند تولید در پشت کموتاتور ابزار برقی

تولید یک کموتاتور قابل اعتماد نیازمند چندین فرآیند دقیق است.

تشکیل بخش مس

قطعات مس با توجه به الزامات طراحی موتور به قطعات دقیقی شکل می گیرند.

قالب گیری و مونتاژ

قطعات مسی با مواد عایق ثابت می شوند تا یک ساختار چرخشی کامل ایجاد شود.

ماشینکاری و تکمیل سطح

سطح کموتاتور دقیقاً پردازش می شود تا اطمینان حاصل شود: قطر صحیح سطح تماس صاف چرخش پایدار

تست کردن

بازرسی کیفیت ممکن است شامل موارد زیر باشد: اندازه گیری ابعاد تست هدایت الکتریکی تست عایق تست تعادل پویا

کموتاتور در مقابل فناوری موتور بدون جاروبک

با توسعه فناوری موتور بدون جاروبک، برخی از ابزارهای برقی مدرن جایگزین موتورهای برس دار سنتی شده اند. تفاوت ها عبارتند از:

ویژگی	موتور برس دار با کموتاتور	موتور براشلس
ساختار	از برس و کموتاتور استفاده می کند	از سیستم کنترل الکترونیکی استفاده می کند
تعمیر و نگهداری	به مرور زمان نیاز به تعویض برس دارد	به طور کلی سایش مکانیکی کمتر است
هزینه	طراحی اقتصادی تر	الزامات فناوری بالاتر
برنامه	در بسیاری از ابزارهای برقی سنتی رایج است	به طور فزاینده ای در ابزارهای پیشرفته استفاده می شود

با وجود رشد موتور بدون جاروبک، موتورهای مبتنی بر کموتاتور به دلیل فناوری پیشرفته، مزایای هزینه و عملکرد قابل اعتماد، همچنان به طور گسترده مورد استفاده قرار می گیرند.

کاربردهای رایج کموتاتورها در ابزارهای برقی

کموتاتورها به طور گسترده در موتورها برای موارد زیر استفاده می شوند:

مته های برقی

چرخش پایدار را برای عملیات حفاری و بست فراهم کنید.

آسیاب های زاویه ای

پشتیبانی از چرخش با سرعت بالا در شرایط کاری سخت.

اره برقی

عملکرد موتور را در طول بارهای برش حفظ کنید.

سنباده و ابزار پولیش

ارائه کنترل سرعت ثابت برای پردازش سطح.

چالش پنهان: مدیریت گرما و پوشیدن

یکی از بزرگترین چالش ها در طراحی کموتاتور، کنترل رابطه بین عملکرد الکتریکی و سایش مکانیکی است. در حین عملیات: برس ها اصطکاک ایجاد می کنند جریان الکتریکی گرما تولید می کند چرخش استرس مکانیکی ایجاد می کند یک طراحی کموتاتور خوب باید تعادل را برقرار کند: رسانایی مقاومت در برابر سایش پایداری دما قابلیت اطمینان تماس به همین دلیل است که انتخاب مواد و دقت ساخت ضروری است.

روندهای آینده کموتاتورهای ابزار قدرت

فناوری مواد بهبود یافته

تحولات آتی ممکن است بر موارد زیر متمرکز شود: مواد مقاوم در برابر سایش بهتر بهبود عملکرد آلیاژ مس عمر طولانی تر

ساخت با دقت بالاتر

تجهیزات تولید پیشرفته بهبود می یابد: دقت ابعادی قوام سطح راندمان موتور

توسعه موتور هیبریدی

اگرچه موتورهای بدون جاروبک در حال رشد هستند، فناوری‌های پیشرفته موتورهای برس‌کاری شده ممکن است به کاربردهای صنعتی و حساس به هزینه ادامه دهند.

نتیجه گیری: یک مؤلفه کوچک از ابزارهای قدرتمند پشتیبانی می کند

یک کموتاتور برای ابزارهای برق ممکن است در داخل موتور پنهان باشد، اما نقش آن برای تبدیل انرژی الکتریکی و عملکرد پایدار ضروری است. از طریق ساخت دقیق، مواد پیشرفته و بهبود مستمر، کموتاتورها به پشتیبانی از عملکرد قابل اعتماد در مته‌ها، آسیاب‌ها، اره‌ها و بسیاری دیگر از ابزارهای برقی ادامه می‌دهند. این جزء چرخشی کوچک نشان می دهد که چگونه حتی کوچکترین قطعات می توانند تأثیر عمده ای بر عملکرد تجهیزات صنعتی داشته باشند.
